1DIN & 2DINオーディオ取り外し

画像コメント

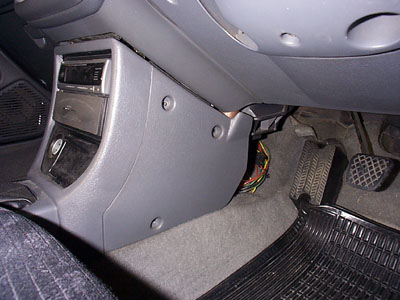

取り付けた状態ではこのようになっています。1DINのMDデッキが故障したのでこれから取り外します。オーディオの周りに幅1cmぐらいでうっすら見えるのは社外オーディオ取付金具の一部です。
取り外しの時にじゃまにならないようにシフトをバックに入れます。
2DINコンソールボックスは左右合計で6本のネジで止まっています。プラスドライバーで外します。
2DINコンソールボックスを取り外すとこのようになっています。

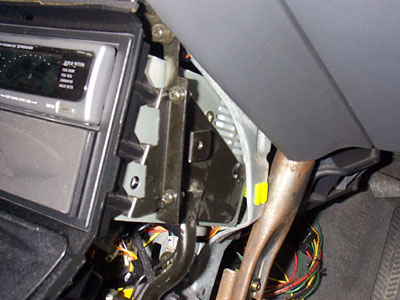

2DINオーディオはこのように片側ネジ2本で止まっています。

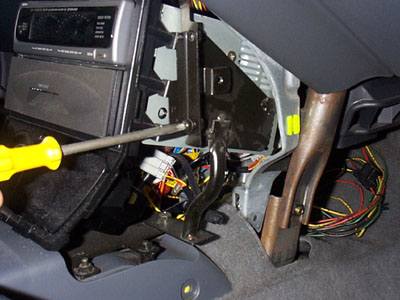

左右計4本のネジをプラスドライバーで外します。

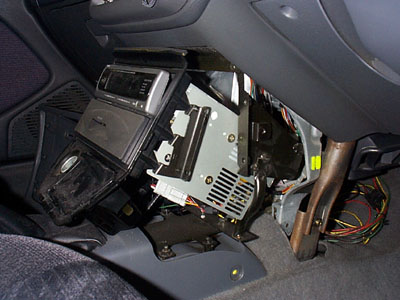

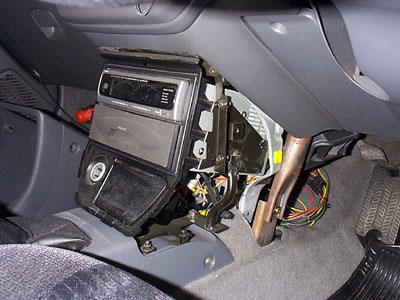

ネジを外すと2DINオーディオがこのように外れます。

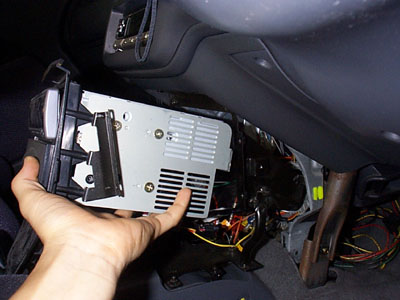

そのまま引き出します。

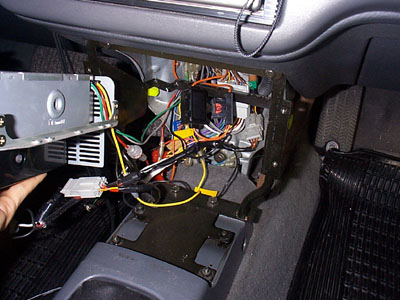

後部のケーブルが見える位置まで2DINオーディオを引き出します。

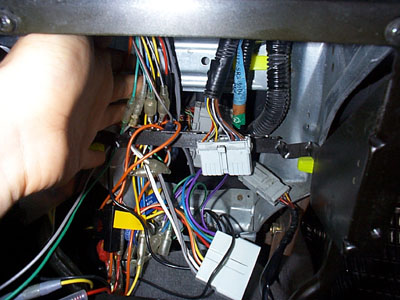

オーディオ後部はいろいろケーブルがつながっているので、外せるだけ外します。

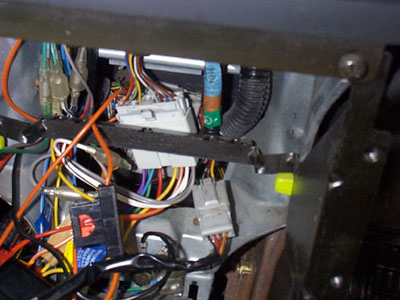

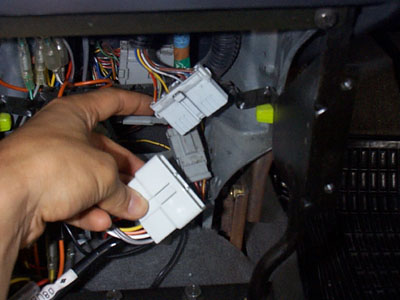

カプラーを外しました。

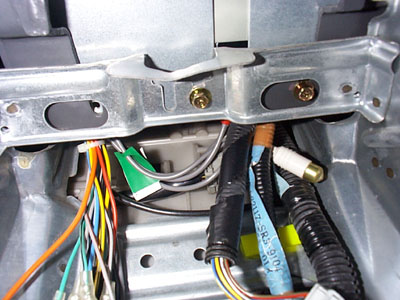

2DINオーディオを完全に引き出したら、1DINオーディオを下から固定している3本のネジを外します。写真はカプラーの位置から上を見たところです。

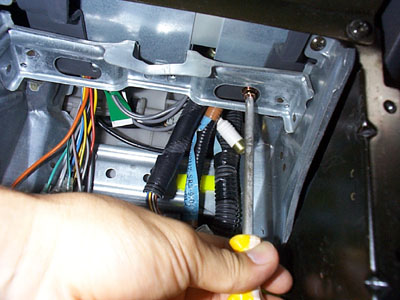

1DINオーディオを固定しているネジをプラスドライバーで外しています。
同じく3本目のネジを外しています。

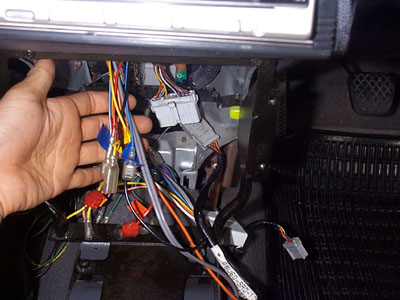

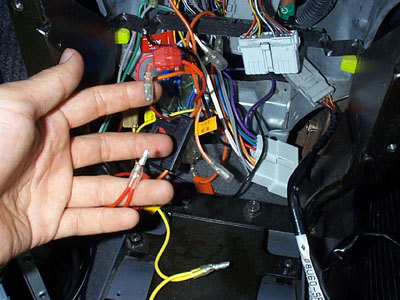

ひっかかっているケーブルをほぐします。
最後に抜き忘れているケーブルがあれば外します。

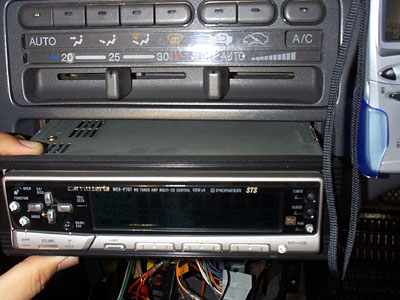

1DINオーディオを引き出します。

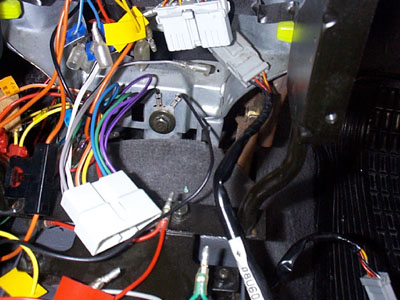

おっと、アースを忘れていました。

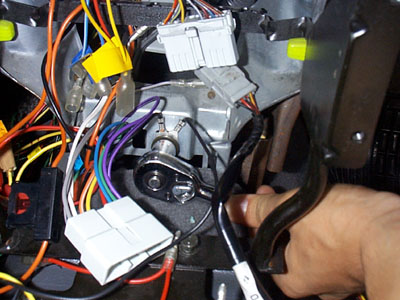

ラチェットレンチでアースを外しましょう。
ケーブルが引っかかっていないか注意しながら。。。

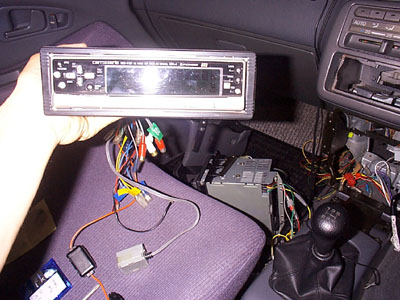

1DINオーディオを完全に引き出します。
左が2DINオーディオ、右が1DINオーディオです。それぞれ社外オーディオをEGシビックに取り付けるには別売りの取付金具が必要です。
取付金具とはオーディオの左右を固定する鉄板とネジ、あとは正面から見たときの隙間を埋めるためのプラスチック枠だけなんですけどね。1DIN、2DIN共に同じような部品構成ですが、意外に5,000円ぐらいします。僕はオートバックスで買いました。

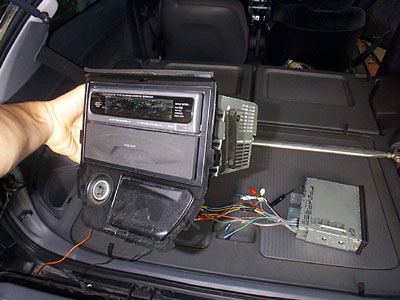

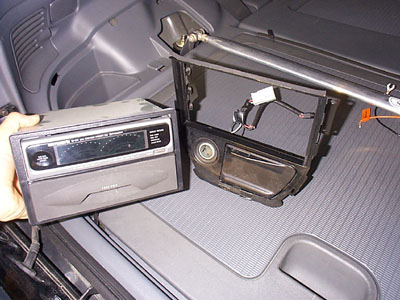

2DINコンソールから2DINオーディオを外します。

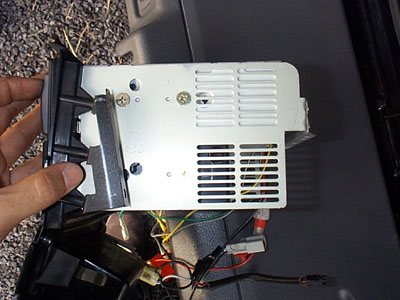

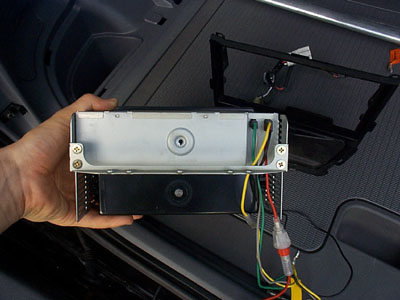

2DINオーディオを後ろから見るとこんな感じです。取付金具が左右ネジ4つで固定されているのが見えます。

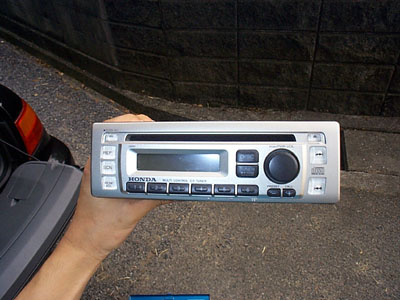

ちなみに僕はこの時、EK9(TYPE-Rx)純正のオーディオを取り付けました。コレはホンダ純正なので例の取付金具は不要です。

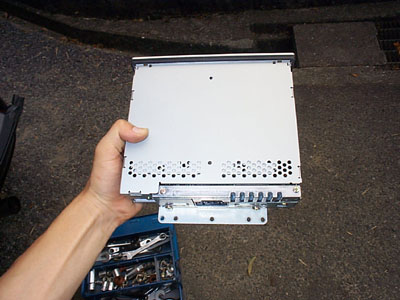

EK9(TYPE-Rx)純正のオーディオを上から見るとこんな感じです(←余談)。
